管式保險絲
EN

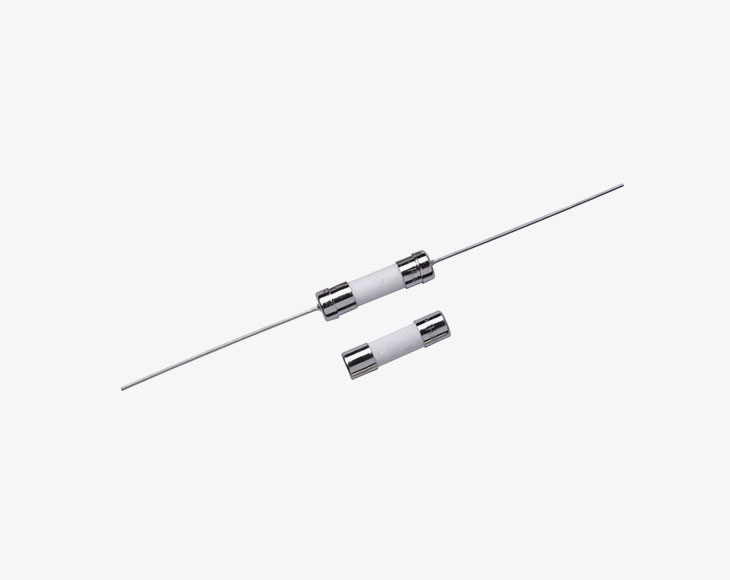

4T歐/美規陶瓷管慢熔斷保險絲

額定電流：200mA-20A

額定電壓：125V-250V-300V-350V

服務咨詢：181-2399-9999
郵 箱：yewu@xcfuse.com

PDF資料

參數說明

分斷能力材料工作溫度焊接條件

VDE 35A at or 10In whichever is greater(125mA-10A)

Ul 100A at 125V/250V/300V/350V AC(200mA-20A)

Fuse body - Ceramic tube-40°C~+125°C

Wave solder：260℃，≤10S

Hand solder：360℃，≤5S

End cap - Nickel plated brass
Pigtail - Tin plated copper on nickel plated brass cap

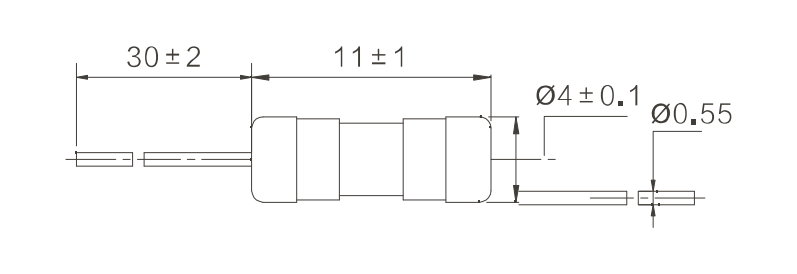

尺寸圖(單位:mm)


電氣特性：

測試電流熔斷時間
最小最大

150%(≤6.3A)

         (8A-10A)

1 hour

30 min

-

210%(≤6.3A)

         (8A-10A)

-

120s

300s

275%(≤6.3A)

         (8A-10A)

400ms

1s

10s

20s

400%

150ms

3s

1000%20ms150ms

Approvals認證：（○ 表示認證中Pending ● 表示已獲認證Approvals）

額定電流 額定電壓

I2T(A2sec)

Approvals 認證
VDE1.jpgUL.jpgCCC.jpgf0b7643371d5d3104f524982d1f0b5e8f86b86be9c5c3957c449f8592241b1abTUV.jpg
125mA250V0.13●○●●○○
160mA
250V0.15●○●●○○
200mA250V0.21●●●●○○
250mA250V0.27●●●●●○
300mA250V0.29○●○●○○
315mA250V0.30●●●●●○
350mA250V0.32○●○●○○
400mA250V0.45○●○●○○
500mA250V0.48● ●●● ●○
600mA250V0.49○●○●○○
630mA250V0.50●●●●●○
750mA250V0.55○●○●○○
800mA250V1.6●●●●●○
1A250V4.20●●●●●○
1.25A250V4.50● ● ●●● ○
1.5A250V4.90○●○●○ ○
1.6A250V7.2●●●●● ○
2A250V12.0●●●●● ○
2.5A250V13.0● ● ●●● ○
3A250V15.8○●○●○ ○
3.15A250V28.00● ● ●●● ○
3.5A250V30.00○●○●○ ○
4A250V50.00●●●●● ○
5A250V80.00● ● ●● ● ○
6A250V87.00○●○○○○
6.3A250V108.00● ● ●○ ● ○
7A250V125.00○●○○○○
8A250V127.00○●●○ ●●
10A250V180.00○●●○●●
12.5A250V450.00○●○○○○
15A250V478.00○●○○○○
16A250V495.00○●○○○○
20A250V1184.00○●○○○○

安全認證/Safety Approvals

認證額定電流額定電壓證書編號
UL0.2A~20A125V/250V/300V/350VE249609
CCC0.125A~10A250VCCC:2020970207000074
PSE≤5A250VPSE:JET5173-31007-1006
KC0.25A~10A250VKC:SU05031-10016/10017/10018/21004
VDE0.125A~6.3A250VVDE:40029295
TUV8A~10A250VTUV:R 50482421
