管式保險絲
EN

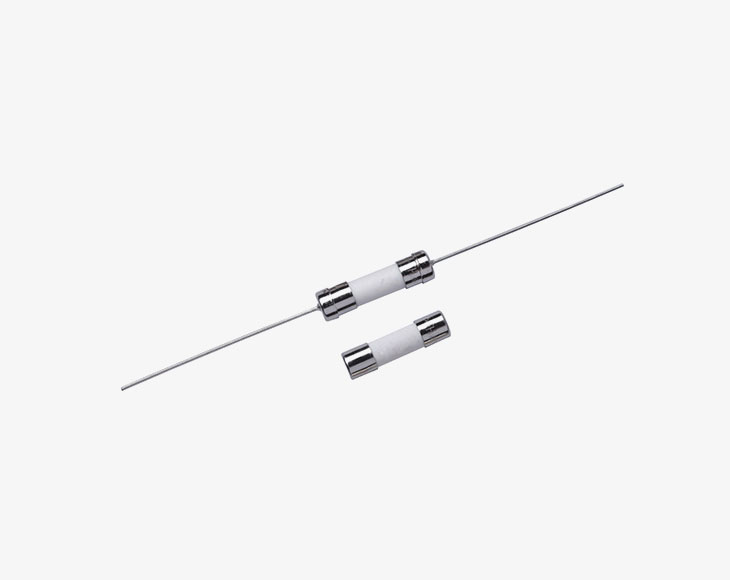

5H歐規陶瓷高分斷慢熔斷

額定電流：250mA-20A

額定電壓：250V

服務咨詢：181-2399-9999
郵 箱：yewu@xcfuse.com

PDF資料

參數說明

分斷能力材料工作溫度焊接條件

TUV 1500A at 250V AC(1A-20A)

UL 1500A at 250V/300V AC(200mA-20A)

UL 200A at 600V DC(200mA-20A)

保險絲體—玻璃管

端蓋—鍍鎳黃銅

尾纖—鍍鎳黃銅蓋上的鍍錫銅

-40°C~+125°C

Wave solder：260℃，≤10S

Hand solder：360℃，≤5S

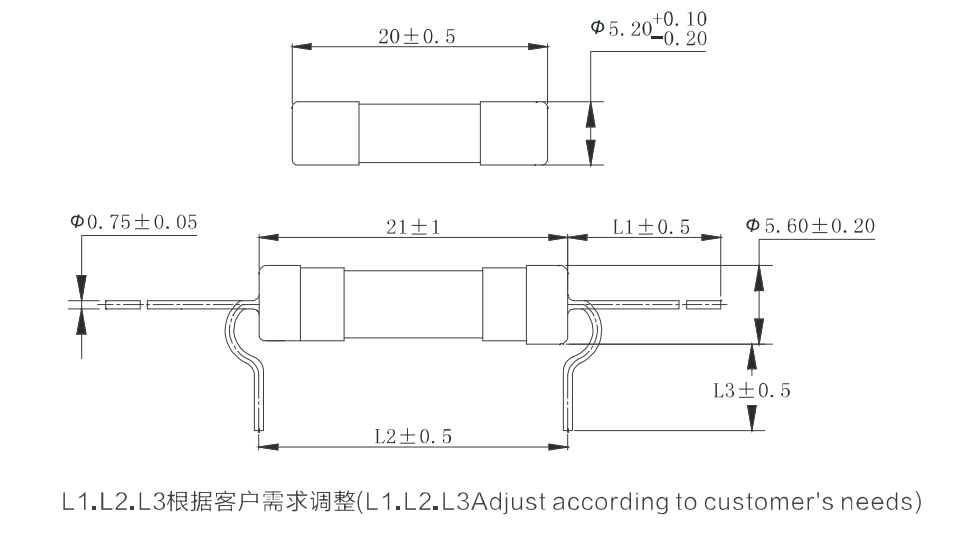

尺寸圖(單位:mm)


電氣特性：

測試電流熔斷時間
最小最大
150%1 hour-
210%100ms1800s
275%250ms
750ms		80s(250mA-800mA)
80s(1A-20A)
400%50ms
95ms
150ms		5s(250mA-800mA)
5s(1A-3.15A)
5s(4A-20A)
1000%5ms
10ms		150ms(250mA-3.15A)
150ms(4A-20A)


Approvals認證：（○ 表示認證中Pending● 表示已獲認證Approvals）

Current Rating
額定電流		Voltage Rating
額定電壓

I2T(A2sec)

Approvals 認證
4815bfc87ed2b0cafe6e98e1bfde9f80.jpg33a1d598631d61d57383f1872ce8dc889395dc324fa71ebca9a252590fcbf71da5ddac18e71bcc58a68bc05a34a01ccff0b7643371d5d3104f524982d1f0b5e8f86b86be9c5c3957c449f8592241b1abTUV.jpg
250mA250V0.047●○○●●○○
315mA250V0.075○○○●●○○
400mA250V0.121○○○●●○○
500mA250V0.212●○○●●○○
630mA250V0.336●○○●●○○
800mA250V1.425●○○●●○○
1A 250V2.227● ● ○●●●●
1.25A250V2.888● ● ○●●●●
1.6A250V4.547●●○●●●●
2A250V8.855●●○●●●●
2.5A250V14.81●●○●●●●
3.15A250V32.22● ● ○●●●●
4A250V45.22● ● ○●●●●
5A250V79.89●●○●●●●
6.3A250V120.18● ●○●●●●
8A250V165.53●●○●●●●
10A250V268.91●●○●●●●
12A250549.00○○○●●○●
12.5A250V570.00○○●●●○●
15A250V816.00○○●●●○●
16A250V1081.00○○●●●○●
20A250V2025.00○○●●●○●
25A250V3285.00○○○○●○○
30A250V7600.00○○○○●○○

安全認證/Safety Approvals

認證額定電流額定電壓證書編號
UL0.2A~20A250V/300V/600VE249609
CCC1A~10A250VCCC:2020970207000083
CQC12.5A~20A250VCQC:18012209277
PSE≤30A250VPSE:JET5173-31003-2007/2008/2009/2011
KC1A~10A250VKC:SU05031-13001/13002/13003
VDE0.25A~10A250VVDE:40037020
TUV1A~20A250V/600VTUV:R 50528191
