管式保險絲
EN

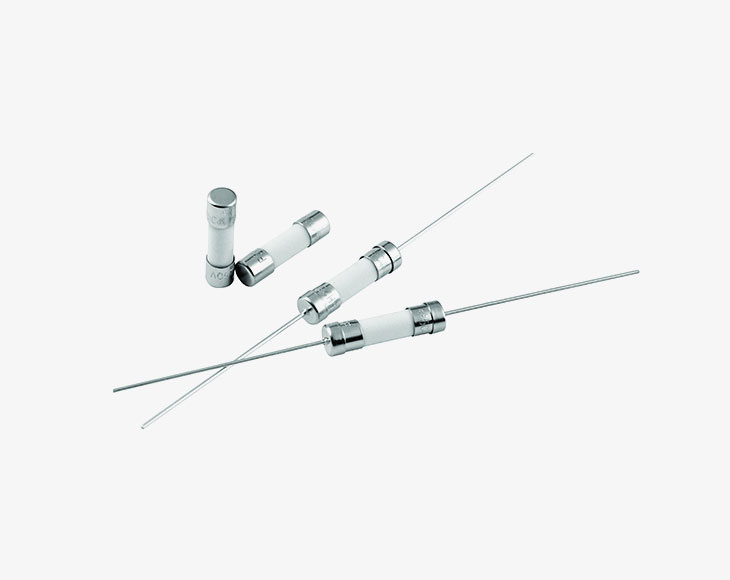

5C歐規陶瓷管高分?jǐn)嗫烊蹟啾ｋU(xiǎn)絲

額定電流：250mA-20A

額定電壓：250V

服務咨詢：181-2399-9999
郵 箱：yewu@xcfuse.com

PDF資料

參數說明

分?jǐn)嗄芰?/strong> 材料 工作溫度 焊接條件

TUV 1500A at 250V AC(1A-20A)

UL 1500A at 250V/300V AC(200mA-20A)

UL 200A at 600V DC(200mA-20A)

保險絲體—陶瓷管

端蓋—鍍鎳黃銅

尾纖—鍍鎳黃銅蓋上的鍍錫銅

-40°C~+125°C

Wave solder：260℃，≤10S

Hand solder：360℃，≤5S

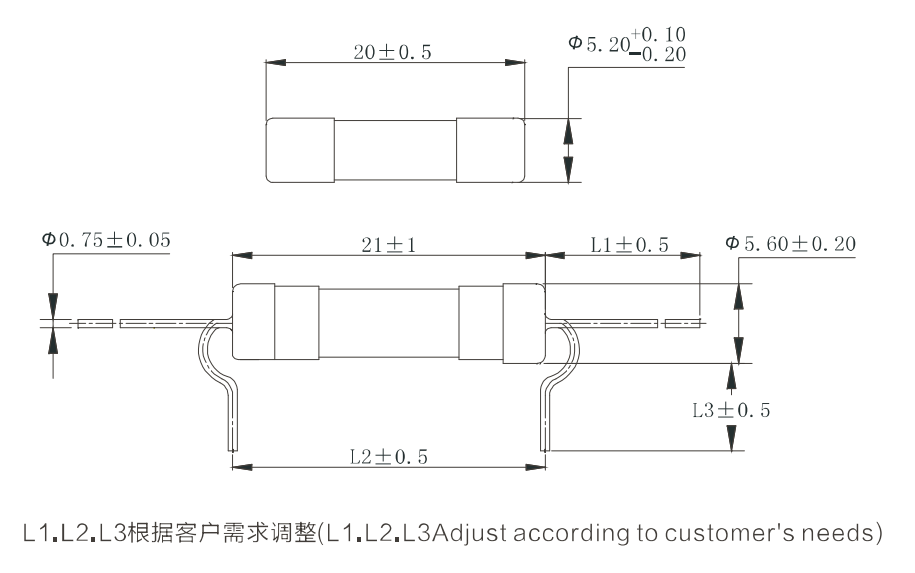

尺寸圖(單位:mm)


電氣特性：

測試電流 熔斷時間
最小 最大
150% 1 hour -
210% 100ms 1800s
275%

10ms(250mA~6.3A)

40 ms(8A~20A)

2S(250ms~4A)

3S(5A-6.3A)

20S(8A~20A)

400%

3ms

10ms

300 ms(250mA~6.3A)

1S(8A~20A)

1000% -

20 ms(250mA~6.3A)

30 ms(8A~10A)

40 ms(12.5A~20A)

Approvals認證：（○ 表示認證中Pending● 表示已獲認證Approvals）

額定電流  額定電壓  I2T(A2sec) Approvals 認證
4815bfc87ed2b0cafe6e98e1bfde9f80.jpg 33a1d598631d61d57383f1872ce8dc88 9395dc324fa71ebca9a252590fcbf71d a5ddac18e71bcc58a68bc05a34a01ccf f0b7643371d5d3104f524982d1f0b5e8 f86b86be9c5c3957c449f8592241b1ab TUV.jpg
250mA 250V 0.021 ● ○ ○ ● ● ○ ○
315mA 250V 0.033 ● ○ ○ ● ● ○ ○
400mA 250V 0.052 ● ○ ○ ● ● ○ ○
500mA 250V 0.112 ● ○ ○ ● ● ○ ○
630mA 250V 0.175 ● ○ ○ ● ● ○ ○
800mA 250V 0.351 ● ○ ○ ● ● ○ ○
1A  250V 0.566 ●  ● ○ ●  ● ● ●
1.25A 250V 0.972 ●  ● ○ ●  ● ● ●
1.6A 250V 1.592 ● ● ○ ● ● ● ●
2A 250V 3.91 ● ● ○ ● ● ● ●
2.5A 250V 6.908 ● ● ○ ● ● ● ●
3.15A 250V 14.89 ●  ● ○ ●  ● ● ●
4A 250V 22.97 ●  ● ○ ●  ● ● ●
5A 250V 42.51 ● ● ○ ● ● ● ●
6.3A 250V 69.52 ●  ● ○ ● ● ● ●
8A 250V 126.92 ● ● ○ ● ● ● ●
10A 250V 237.11 ● ● ○ ● ● ● ●
12A 250V 314.00 ○ ○ ○ ● ● ○ ●
12.5A 250V 380.17 ○ ○ ● ● ● ○ ●
15A 250V 556.82 ○ ○ ● ● ● ○ ●
16A 250V 639.69 ○ ○ ● ● ● ○ ●
20A 250V 1196.98 ○ ○ ● ● ● ○ ●
25A
 250V 2493.00 ○ ○ ○ ○ ● ○ ○
30A 250V 7400.00 ○ ○ ○ ○ ● ○ ○

安全認證/Safety Approvals

認證 額定電流 額定電壓 證書編號
UL 0.2A~20A 250V/300V/600V E249609
CCC 1A~10A 250V CCC:2020970207000084
CQC 12.5~20A 250V CQC:18012209275
PSE ≤30A 250V PSE:JET5173-31003-2005/2006/2009/2010
KC 1A~10A 250V KC:SU05031-12001/12002/12003
VDE 0.25A~10A 250V VDE:40037026
TUV 1A~20A 250V/600V TUV:R 50528382
